Einblick in ein Bikepacking-Rahmentaschenprogramm in unserem Werk in Dongguan

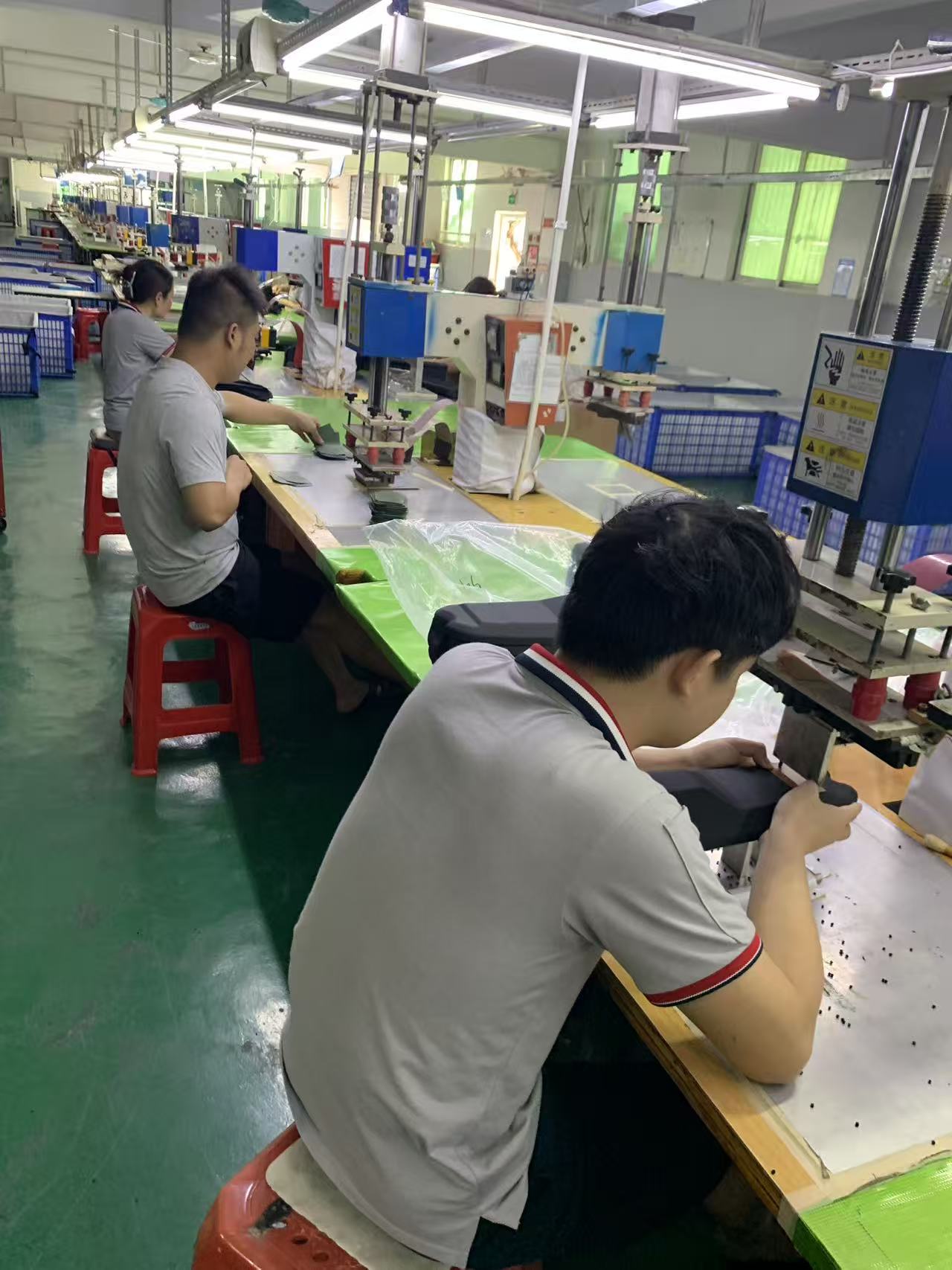

Diesen Monat hat unsere Hochfrequenzschweißwerkstatt in Dongguan ein Programm wasserdichter Fahrradrahmentaschen von der Musterbestätigung in die erste Produktion überführt. Bei der Tasche handelt es sich um einen kompletten Dreiecksrahmen-Rucksack, der für den Gravel- und Bikepacking-Einsatz konzipiert ist: eine Schale mit Diamond-Ripstop-TPU-Beschichtung, geschweißter Zwickel, geschweißte Klettverschlusslaschen am Oberrohr, Unterrohr und Sitzrohr sowie ein wasserfester Verschluss an der Oberkante. Bei der Bemusterung wurden zwei Verschlussversionen nebeneinander getestet – eine Version mit Reißverschluss und eine Version mit Rollverschluss –, da der Käufer sehen wollte, wie sich beide unter Last verhielten, bevor er das Werkzeug verriegelte.

Warum ein Rahmendreieck schwieriger zu schweißen ist als eine Reisetasche

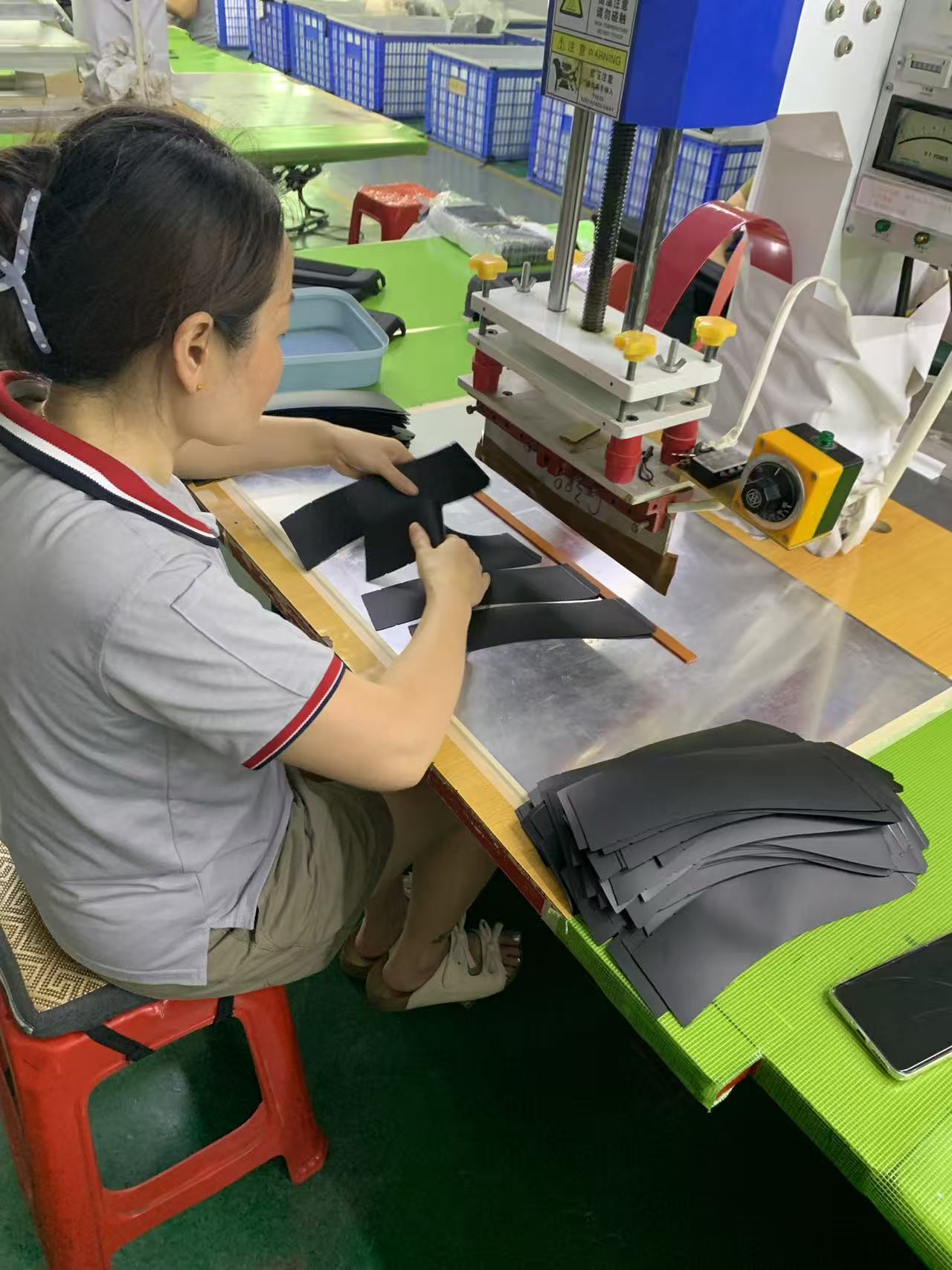

Ein Packsack ist ein Schlauch. Eine Rahmentasche ist es nicht. Das Dreieck wird durch das Fahrrad definiert, in dem es hängt, was bedeutet, dass jede Panelkante eine andere Länge hat und die meisten von ihnen gebogen sind, und der Zwickel, der der Tasche ihr Volumen verleiht, muss sich von etwa der vollen Tiefe am Unterrohr bis fast auf Null am vorderen Scheitelpunkt verjüngen. Diese Verjüngung ist der Punkt, an dem die geschweißte Konstruktion ihren Lebensunterhalt verdient, aber auch der Punkt, an dem sie schief geht, wenn der Prozess schlampig ist. Die Elektrode muss einen gleichmäßigen Druck ausüben und sogar entlang einer Naht verweilen, deren Geometrie sich ständig ändert, und eine Matrize, die auf das breite Ende passt, wird das schmale Ende unterschweißen, sofern es nicht für dieses bestimmte Blech zugeschnitten wird.

Praktisch bedeutet das, dass eine Rahmentasche kein Produkt ist, das Sie anhand eines Fotos zitieren. Für jede Größe und jedes Rahmenprofil ist ein eigener Matrizensatz erforderlich, und die Matrize ist der Grund dafür, dass die Probenahme in dieser Kategorie am längeren Ende unseres normalen Zeitfensters von 7 bis 15 Tagen erfolgt. Sobald die Form jedoch vorhanden ist, erfolgt die Ausgabe schnell und wiederholbar – die Schweißstation führt jedes Mal den gleichen Schweißzyklus durch, anstatt sich auf die Beurteilung der Nahtzugabe durch den Bediener zu verlassen.

Die Gurtanker sind geschweißt, nicht genäht

Fragen Sie einen Fahrradwerkstattmechaniker, wo Rahmentaschen versagen, und die Antwort ist selten die Hauptnaht. Es ist der Ankerpunkt. Eine beladene Rahmentasche steht unter ständiger asymmetrischer Spannung – die Gurte ziehen die Schale nach oben gegen die Rohre, während der Inhalt nach außen gedrückt wird, und jeder Waschbrettabschnitt aus Kies sorgt für einen zusätzlichen Schockzyklus. Eine angenähte Klettverschlusslasche führt genau an der Stelle, an der die Last lastet, eine Reihe von Nadelperforationen direkt durch den Grundstoff. Diese Perforationen bewirken im Laufe einer Saison zwei Dinge: Sie lassen Wasser entlang des Fadens laufen und dienen als Aufreißlinie, wenn die Tasche zu vollgestopft ist.

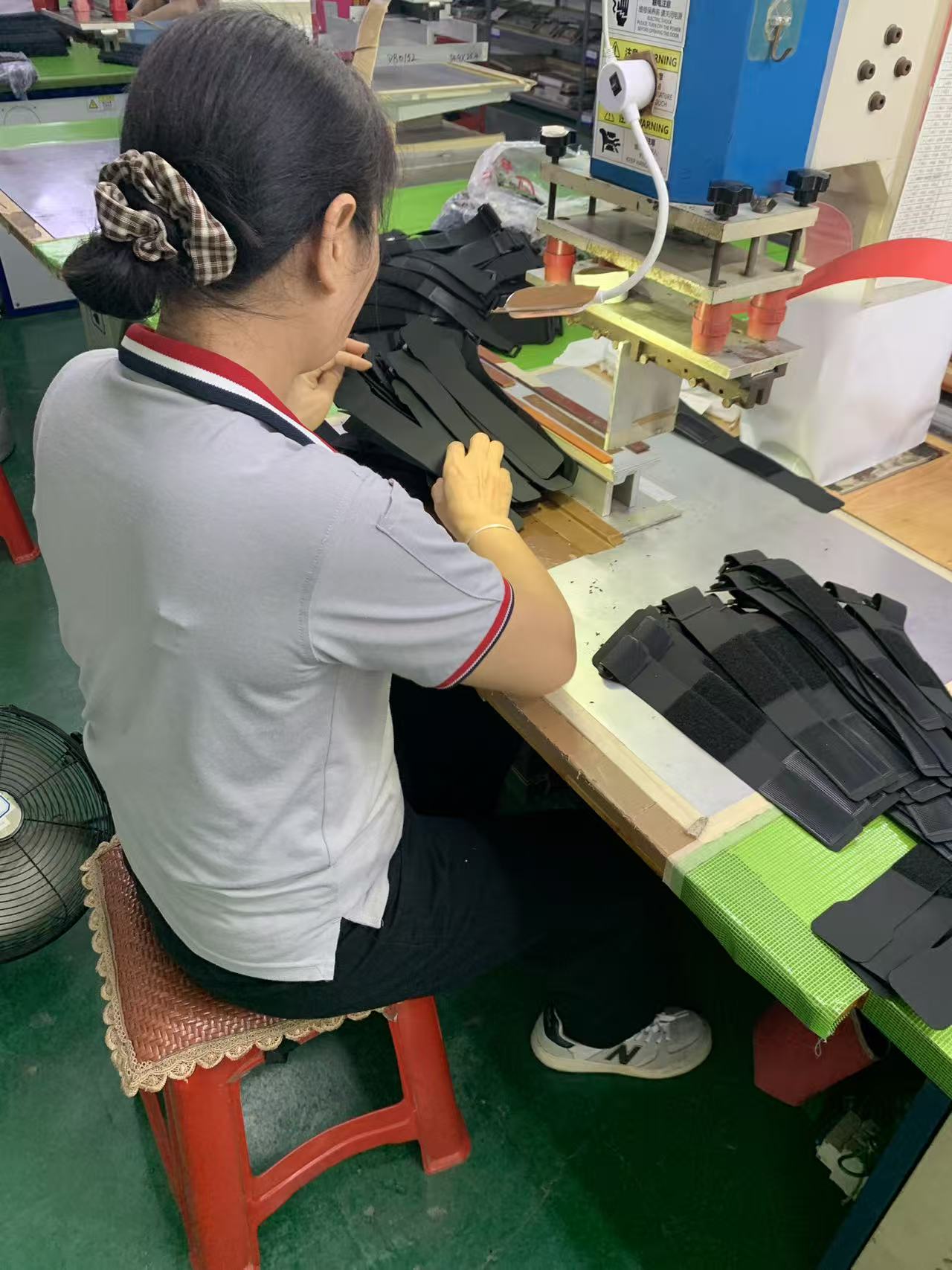

Bei diesem Programm werden die Klettverschlusslaschen und die Verstärkungsflächen durch Hochfrequenzschweißen direkt an die Schale geschweißt, so dass der Anker und das Grundgewebe eine einzige Schicht bilden, ohne dass es zu Löchern kommt. Unsere Bediener verschweißen die Laschenstapel stapelweise, bevor die Schale geschlossen wird. Diese Reihenfolge ist auf den Fotos der Werkstatt zu sehen: Neben der Maschine warten Tabletts mit geschweißten Bandbaugruppen, danach läuft der Schalenverschluss.

Wie die Musterbestätigung tatsächlich aussieht

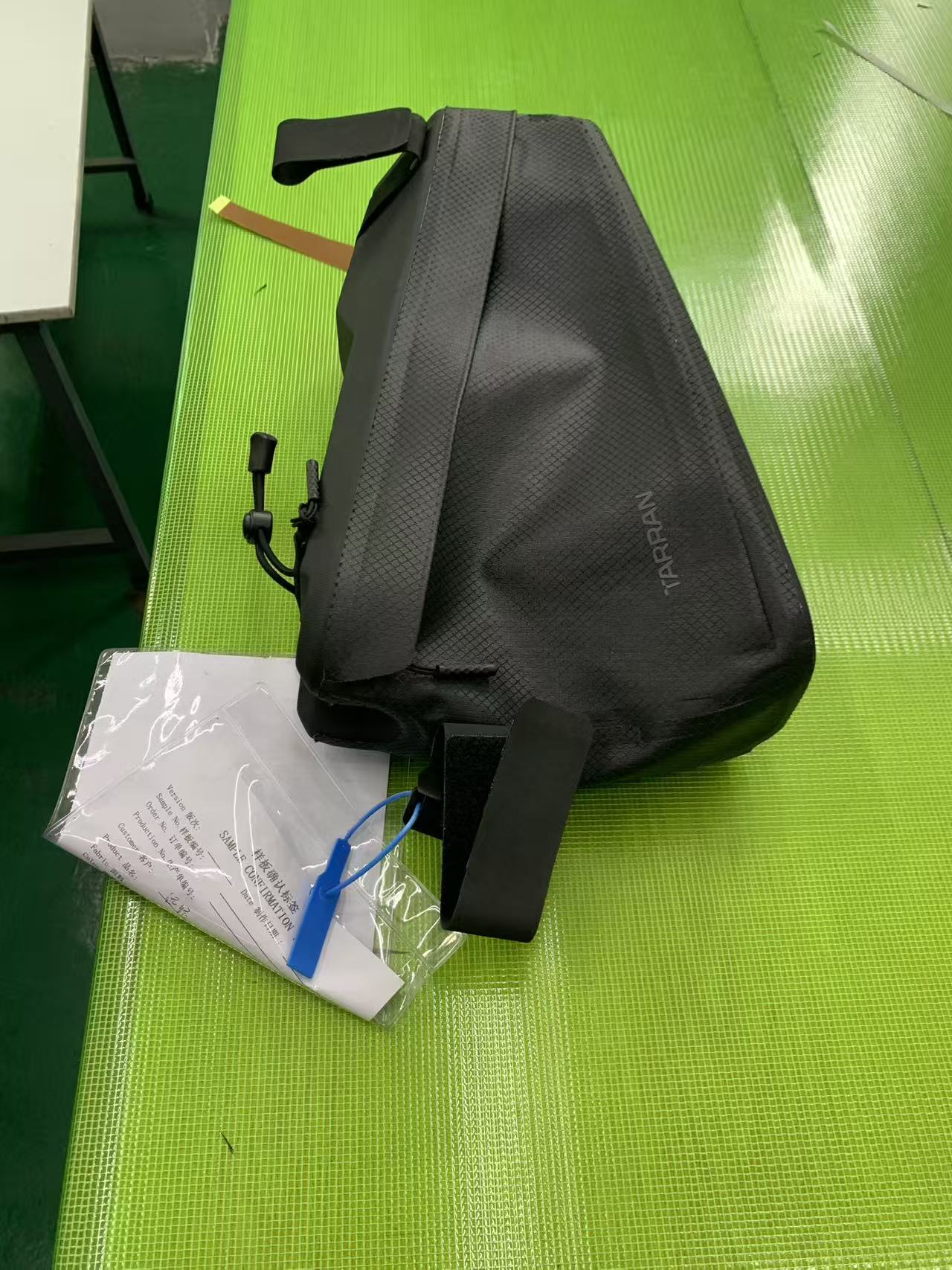

Das an der fertigen Tasche angebrachte Musterbestätigungsetikett trägt Version, Musternummer, Bestellnummer, Produktionsnummer, Kunde, Produktname, Stoff und Farbe. Es handelt sich um eine kleine Karte und das nützlichste Dokument im gesamten Programm, da die Produktion damit vergleicht, wenn der Auftrag drei Monate später ausgeführt wird. Gegen ein Foto oder eine Chat-Nachricht geht nichts in die Massenproduktion.

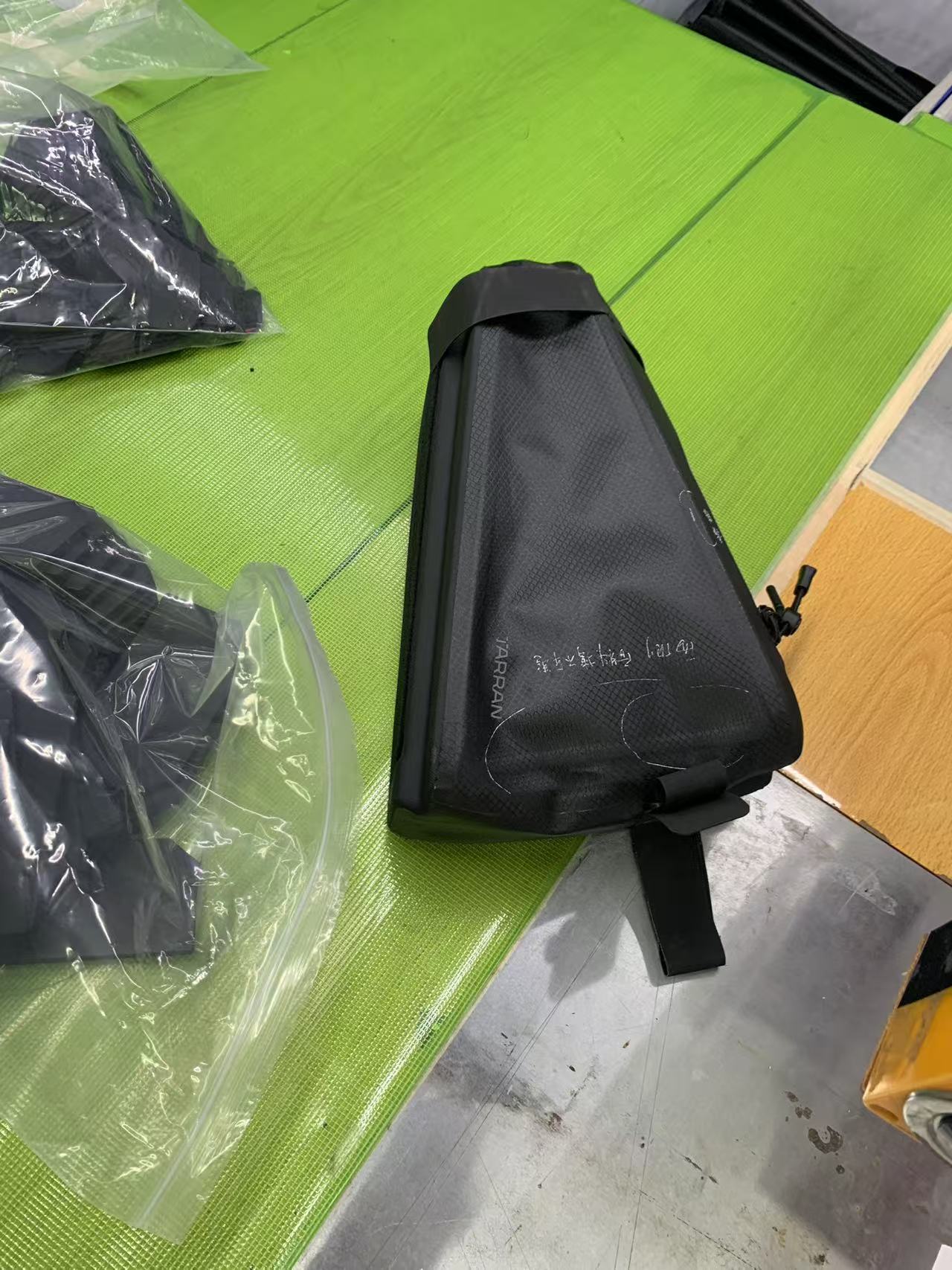

Der andere Gegenstand auf den Fotos ist weniger aufgeräumt: ein bestätigtes Muster, das mit Kreide markiert ist. Bei diesen Linien handelt es sich um die Revisionsnotizen des Musterraums, die direkt auf das Teil geschrieben wurden – dort, wo sich eine Naht bewegt, wo eine Kurve weicher wird, wo sich die Position eines Riemens um einige Millimeter verschiebt, um einen Flaschenhaltervorsprung freizugeben. Durch das Markieren des Musters anstelle des Kommentierens einer Zeichnung bleibt die Korrektur physisch und eindeutig, und so wird die zweite Musterrunde schnell abgeschlossen, anstatt sich in drei weitere Wochen E-Mail zu verwandeln.

Der richtige Wasserdichtigkeitsstandard für eine Rahmentasche

Wir testen diese Kategorie anhand eines Protokolls für starken Regen und Wasserstrahlen und nicht anhand eines Untertauchprotokolls, und das sagen wir Käufern, die einen Anspruch auf Eintauchen geltend machen, deutlich. Eine Rahmentasche befindet sich etwa einen halben Meter über dem Boden hinter einem durchdrehenden Vorderrad. Was ihm tatsächlich ausgesetzt ist, ist ein kontinuierlicher, unter Druck stehender Sprühnebel, der Splitt, Streusalz und Schlamm mit sich trägt – und zwar stundenlang – und kein Eintauchen. Ein Wasserstrahltest reproduziert das. Außerdem wird der hier wichtige Fehlermodus offengelegt, bei dem es sich um seitliches Sprühen in einen Verschluss oder in die Kante eines Ankerpflasters handelt, und zwar ohne dass irgendjemand eine Einstufung beanspruchen muss, die die Verschlusshardware nicht unterstützen kann. Wenn ein Käufer wirklich eine Tauchtasche für das Fahrrad benötigt, handelt es sich um eine andere Konstruktion mit luftdichtem Verschluss, und wir nennen sie als solche.

Über den Wasserdichtigkeitstest hinaus durchlief der Lauf unsere Standardsuite: Haftfestigkeit an Schweißnähten, Zugfestigkeit am Grundgewebe, Lastwechsel an den Ankerlaschen, Ermüdung des Reißverschlusses bei der Version mit Reißverschluss, Abrieb, Salzsprühnebel, Farbechtheit und Farbunterschied, mit IQC-, IPQC- und OQC-Kontrollpunkten durch die Linie und SGS- oder QIMA-Inspektion durch Dritte auf Anfrage verfügbar.

Was bedeutet das, wenn Sie diese Kategorie beziehen?

Sealock fertigt seit über 20 Jahren hochfrequenzgeschweißte wasserdichte Ausrüstung in unserem Werk in Dongguan und in unserer Anlage in Ho-Chi-Minh-Stadt. Käufer können die Herkunft wählen, die zu ihrer Tarifposition passt, ohne die Spezifikation zu ändern. Standardbedingungen für diese Kategorie sind FOB Guangdong, 7–15 Tage für die Bemusterung, 30–45 Tage für die Massenproduktion und MOQ ab 300 Stück bei den meisten Modellen. Die Grundentwicklung anhand einer Skizze, eines Wettbewerbermusters oder eines Zieldatenblatts ist für uns eher normale Arbeit als eine Ausnahme, obwohl echte neue Strukturen aus den oben beschriebenen Gründen einen längeren Bemusterungszyklus erfordern.

Weitere Einzelheiten darüber, wie wir diese Kategorie aufbauen, finden Sie in unseremLeitfaden zur Herstellung von Fahrradpacktaschen im Großhandel. Für Zeichnungen, Muster oder ein Angebot kontaktieren Sie uns unterinfo@sealock.com.hk.
